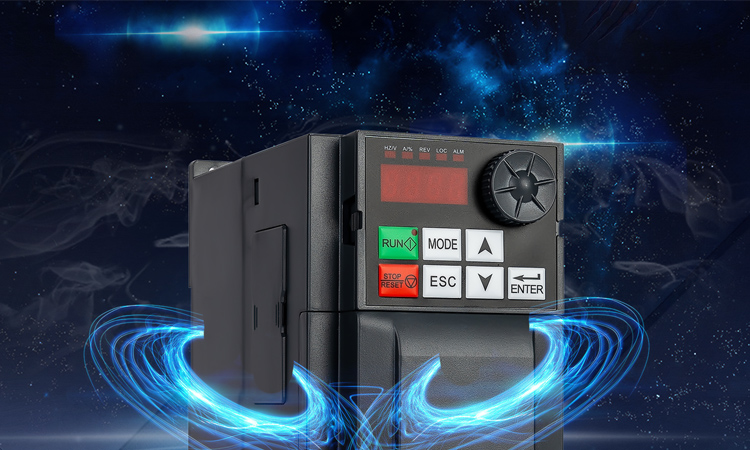

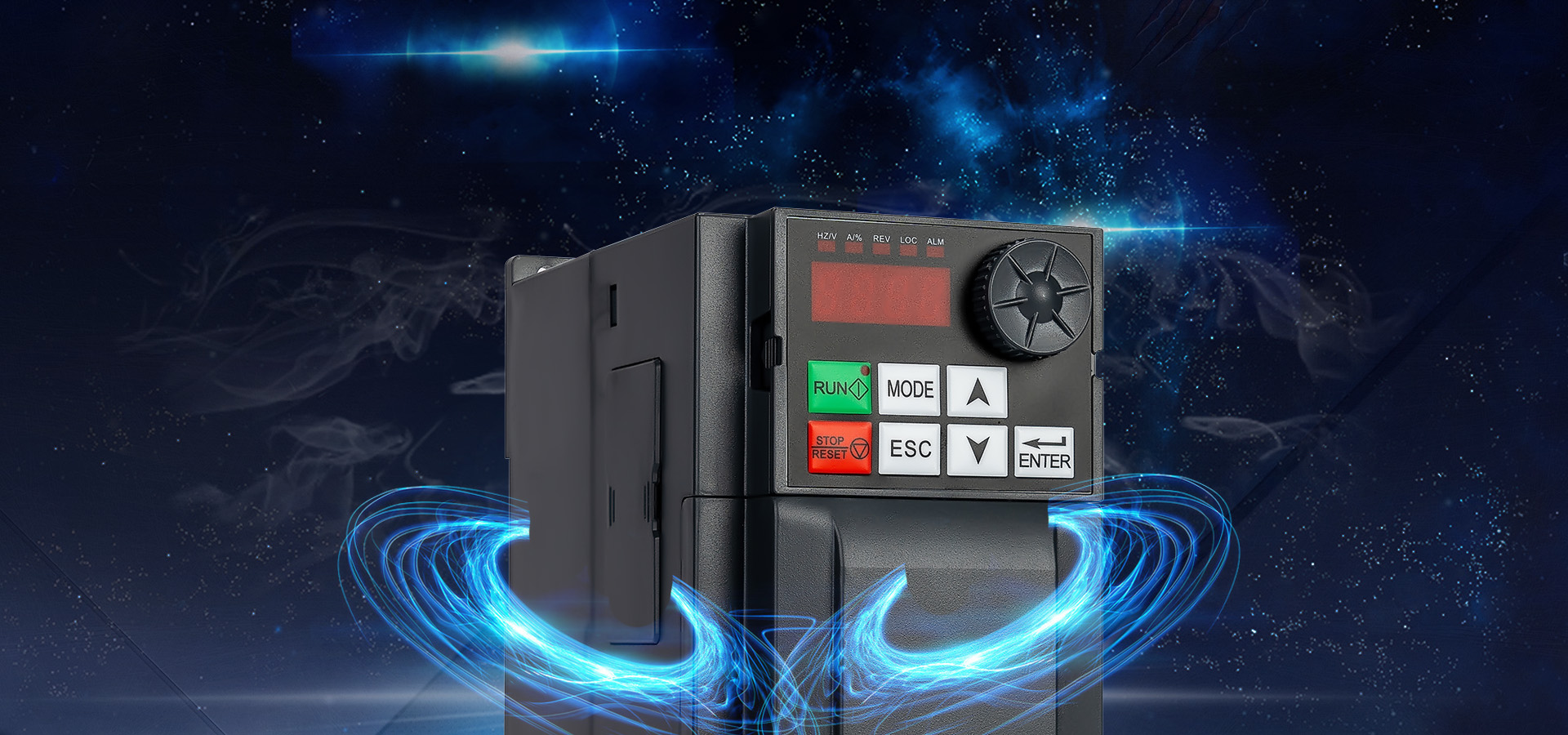

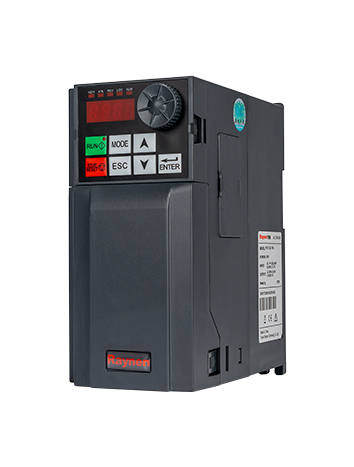

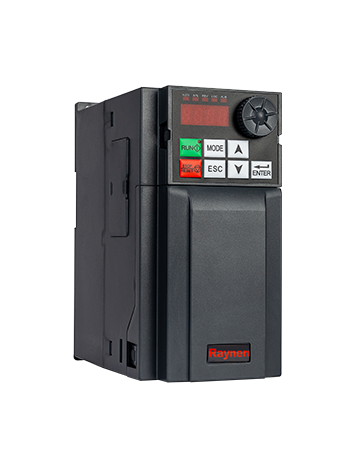

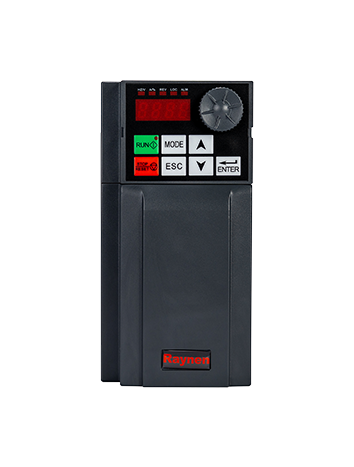

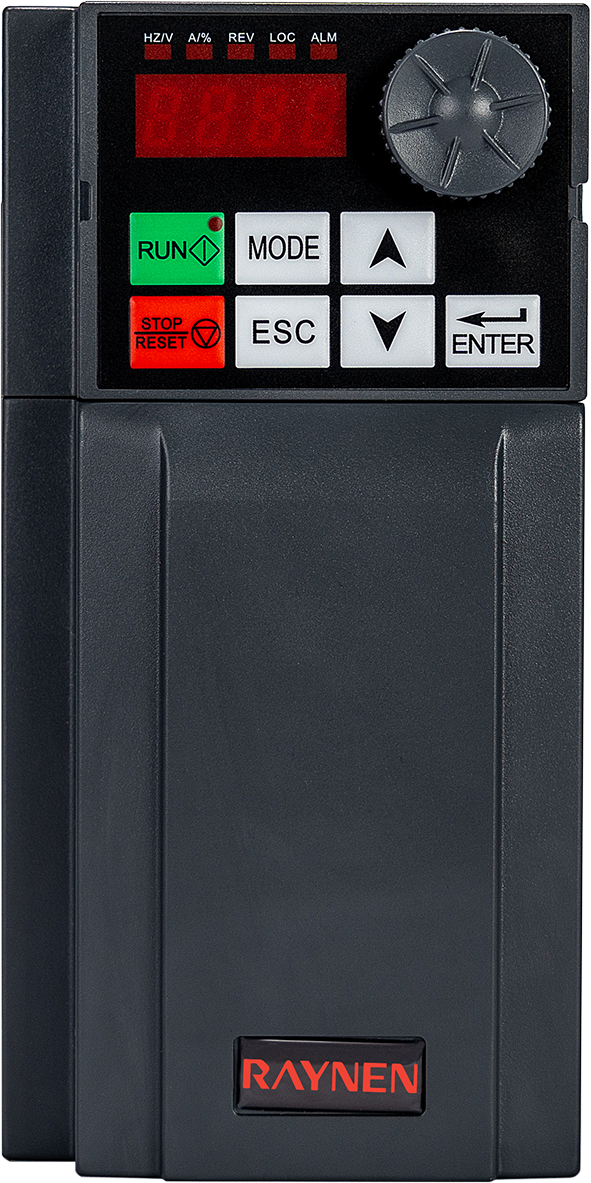

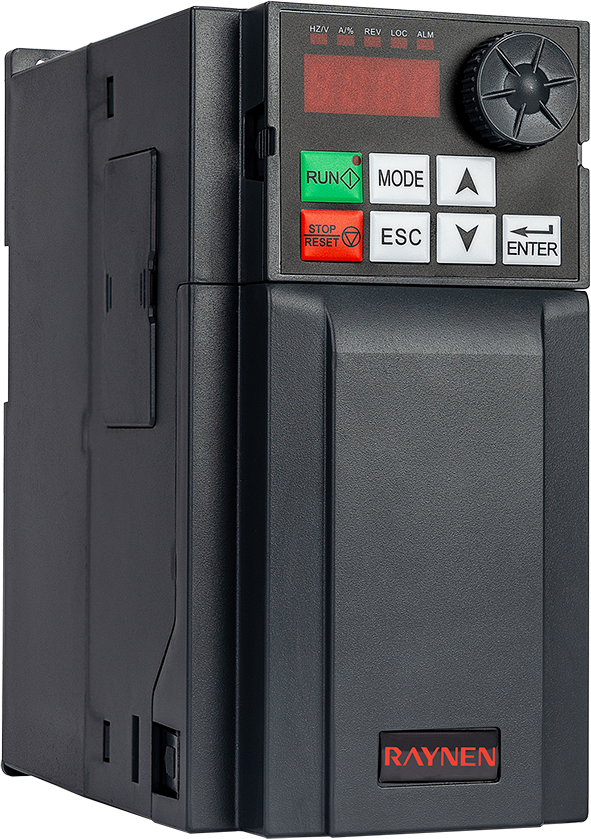

RV21變頻器是一款迷你型單相變頻器，結構緊湊
? 單相S2型
變頻器型號 （單相S2） | 適配電機 (kW) | 額定輸入電流 (A) | 額定輸出電流 (A) | 外形尺寸 | 安裝尺寸 | ||||
| H | W | D | H1 | W1 | 孔徑 | ||||
| RV21-S2-0R4 | 0.4 | 6.3 | 2.5 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RV21-S2-0R7 | 0.75 | 11.5 | 5 | ||||||
| RV21-S2-1R5 | 1.5 | 15.7 | 7 | ||||||
| RV21-S2-2R2 | 2.2 | 27 | 10 | ||||||
? 三相T3型
變頻器型號 （三相T3） | 適配電機 (kW) | 額定輸入電流 (A) | 額定輸出電流 (A) | 外形尺寸 | 安裝尺寸 | ||||
| H | W | D | H1 | W1 | 孔徑 | ||||
| RV21-T3-0R4G/0R7P | 0.4 | 2.1 | 1.5 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RV21-T3-0R7G/1R5P | 0.75 | 3.6 | 2.6 | ||||||
| RV21-T3-1R5G/2R2P | 1.5 | 6.4 | 4.1 | ||||||
| RV21-T3-2R2G/3P | 2.2 | 8.7 | 5.5 | 145 | 107 | 160.4 | 135 | 95 | Φ5 |
| RV21-T3-3G/4P | 3 | 10.9 | 6.9 | ||||||
| RV21-T3-4G/5R5P | 4 | 14 | 9.5 | 200 | 138 | 144.6 | 188 | 124 | Φ5 |
| RV21-T3-5R5G/7R5P | 5.5 | 20.7 | 12.6 | ||||||
| RV21-T3-7R5G/11P | 7.5 | 26.5 | 18.5 | 232 | 153 | 169.8 | 220 | 139 | Φ5 |
| RV21-T3-11G/15P | 11 | 36.6 | 25 | ||||||
| 基本應用功能 | |
| 低頻轉矩提升 | 通過電壓提升、轉矩提升可分別提高V/F控制、無速度傳感器矢量控制的低頻轉矩約0.1%~30.0% |
| V/F曲線 | 直線型、多點型 |
| 加減速曲線 | 直線或S型加減速；三組加減速時間；加減速時間范圍：0-3200s |
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 |
| 內置PID | 可方便實現過程控制的閉環控制系統 |
| 直流制動 | 直流制動范圍：0.0Hz-最大頻率 ；制動時間：0.0s-20.0s制動動作電流值：0%-100% |
| 點動控制 | 可實現電機的即開即停；點動頻率設定范圍：0.0-20.0Hz 點動停機方式：減速/自由/直流制動 |
| 跳頻 | 可以設置3個跳頻點及對應跳頻范圍，避免變頻器在該頻率帶內運行 |
| 多段速 | 通過4個邏輯輸入端口最多可以設置15個運行頻率 |
| 輸入求和 | 將2路模擬輸入的代數運算結果作為頻率設定，使頻率設定更靈活 |
| 2套電機參數切換 | 可以設置兩套電機參數，并自由切換以匹配當前被驅動電機 |
| 變頻器保護 | 輸入/輸出缺相保護、欠載檢測、過轉矩保護、欠壓保護、過壓保護、過流保護、過熱保護、相間短路保護 |
| 電機保護 | 電機熱保護 、電機電流限幅 、電機過載 、電機短路 |
| 電器特性 | |
| 輸入電壓 | 三相交流，380-480V，50/60Hz 或 單相交流，200-240V,50/60Hz |
| 輸出電壓 | 0-100%輸入電壓，0.5Hz - 400Hz |
| 控制模式 | 恒轉矩V/F，二次方負載V/F，無位置傳感器矢量控制，節能模式 |
| 開關頻率 | 1.5kHz - 12kHz 可以設置開關頻率自動調節功能：溫度升高時，自動降低開關頻率 溫度恢復正常后 ，開關頻率還原為初始值 |
| 過電流能力 | 150%額定輸出電流60s，200%額定輸出電流2s |
| 控制信號 | ||
| 頻率設定信號 | 集成操作面板 | 薄膜開關（按鍵）,調速旋鈕（電位計） |
| 外部信號 | UP/DOWN給定、模擬輸入、多段速、外引面板、串行通信 | |
| 起?div id="d48novz" class="flower left">？刂菩盘?br/> | 集成操作面板 | RUN、STOP按鍵 |
| 外部信號 | 邏輯輸入端子、外引面板、串行通信 | |
| 控制電路特性 | ||
| 可用內部電源 | 10V 24V | 10VDC ±5% ，最大電流10mA，用于基準電位計24VDC ±5% ，最大電流100mA，用于邏輯輸入口 |
| 模擬輸入 | AI1 | 電壓模擬輸入：0-5VDC，或0-10VDC ，阻抗為30k電流模擬輸入：0/4-20mADC ，阻抗為250Ω分辨率：10位A/D轉換 出廠默認設置：0-5VDC電壓輸入 |
| AI2 | 電壓模擬輸入：0-10VDC，或PTC探頭輸入 分辨率：10位A/D轉換 | |
| 邏輯輸入 | LI1-LI8 | 0-24VDC電源 正邏輯 、負邏輯可選，出廠默認為負邏輯正轉、反轉 、運行、故障復位、多段速等69種功能可選220V 0.4kw-2.2kw及380V 0.4kw-0.75kw 產品僅有6路：LI1-LI6 |
| 邏輯輸入 | AI1 、AI2強制有效輸入 | 11kW（含）以下的變頻器中 ，AI1、AI2可以設置為邏輯輸入f309、f310為強制有效輸入 ，上電期間其配置功能一直有效 |
| 模擬輸出 | AO1 、AO2 | 電壓模擬輸出：0-10VDC，最小負載阻抗為470Ω 電流模擬輸出：0/4-20mA ，最大負載阻抗為700Ω 分辨率：8位 輸出頻率 、輸出電流、速度給定 、串行輸出數據等多種功能可選 220V 0.4kw-2.2kw及380V 0.4kw-0.75kw 產品僅有1路模擬量輸出 ，即AO1 |
| 邏輯輸出 | LO、CLO | 集電極開路 ，最大電流100mA ，最大電壓30VDC 邏輯輸出或脈沖輸出可選，出廠默認設置為邏輯輸出 輸出頻率 、輸出電流 、速度給定等多種輸出功能可選 |
| 繼電器輸出 | T1A、T1B 、T1C T2A 、T2B、T2C | T1A常開 ，T1B常閉，T1C公共點T2A常開，T2B常閉 ，T2C公共點觸點容量： 5A @ 250VAC ，5A @ 30VDC故障、報警 、設定頻率到達等多種功能可選T1A默認故障 ，T2A默認運行220V 0.4kw-2.2kw及380V 0.4kw-0.75kw 產品僅有1路繼電器 輸出，即T1A-T1B-T1C |
| 串行通信 | MODBUS-RTU，2線RS-485，端子接口 | |
| 保護功能 | |
| 變頻器保護 | 輸入缺相保護、輸出缺相保護、欠載檢測、過轉矩保護、欠壓保護、過壓保護、過流保護、過熱保護 、相間短路保護 |
| 電機保護 | 電機熱保護 、電機電流限幅 、電機過載、電機短路 |
| 環境特性 | |||
| 防護等級 | IP20 | 環境濕度 | 95%無冷凝或積水 |
| 工作溫度/貯存溫度 | -10~40℃/-20~60℃ | 海拔高度 | 1000m以下 |
| 冷卻方式 | 強制風冷 | 安裝場所 | 室內 |
