RA3系列伺服驅動器

切換產品

產品概覽

規格參數

資料下載

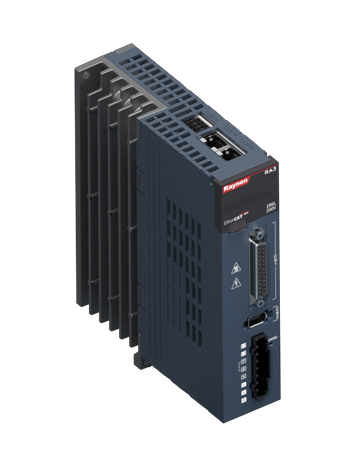

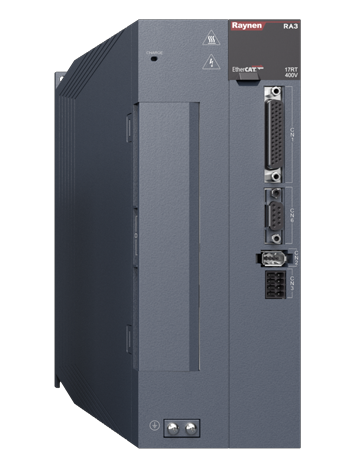

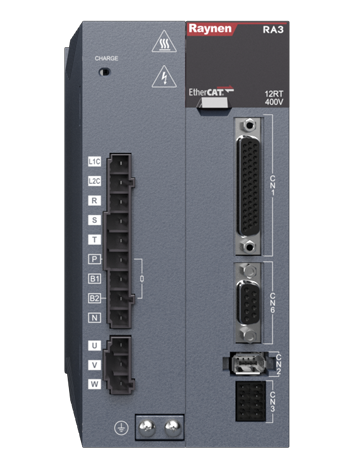

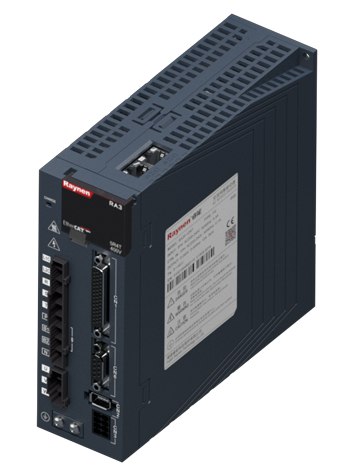

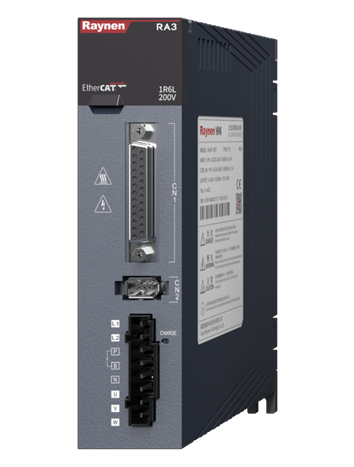

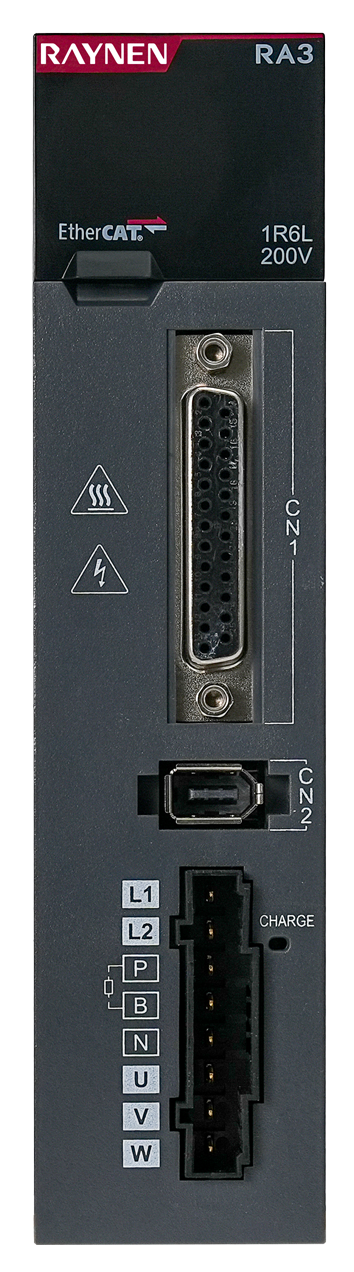

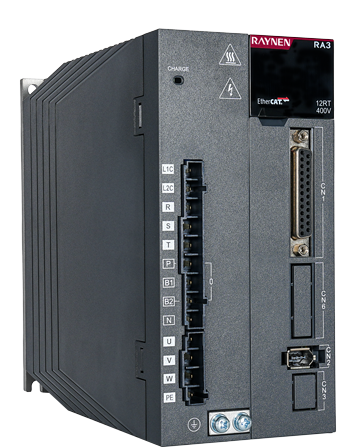

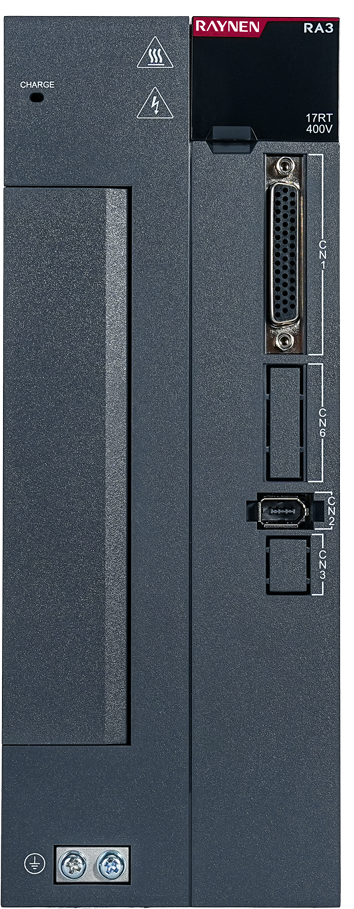

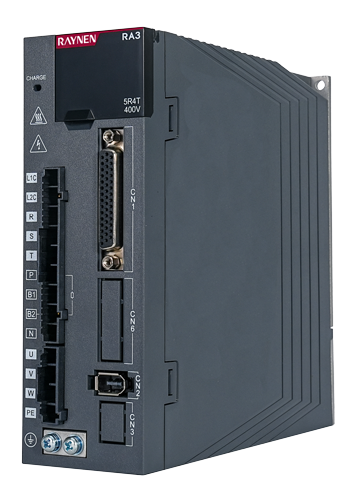

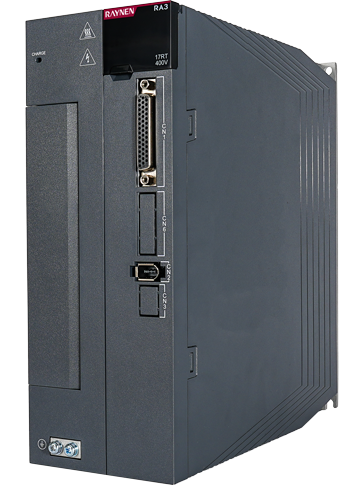

RA3系列伺服驅動器

RA3系列全功能型伺服驅動器是睿能科技依托第三代研發技術平臺打造的全新伺服產品

，具備高精度、高響應
、高防護等特點
，廣泛適用于機器人
、鋰電
、電子設備、紡織
、包裝
、機床和木工等行業
，顯著提高機械設備生產效率。

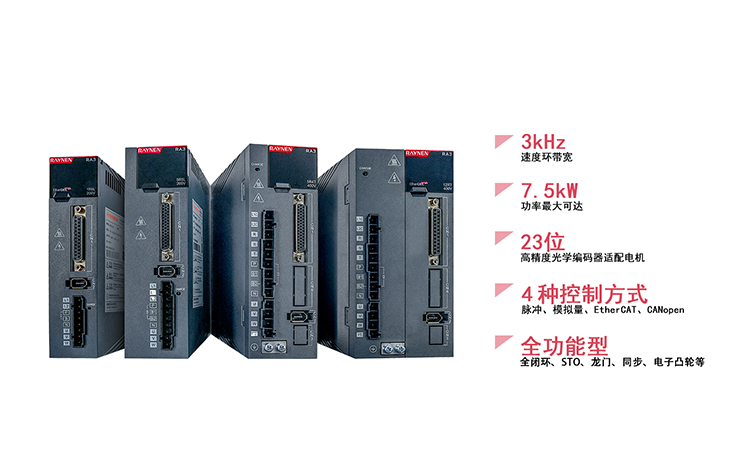

高性能
，追求卓越

速度帶寬3kHz

，更快的EtherCAT通訊響應和電流環響應，更短的到位時間
，更優秀的跟隨性
，散熱性能更強，穩定應用于電子制造等行業

高精度
，造就穩定

額定狀態低于0.5%的轉矩波動率

，僅±1rpm的速度波動，減少電抗干擾
，保證客戶運行流暢和加工的一致性
，提升良品率

高標準，全方位融合

支持STO和全閉環功能

，覆蓋功率段更廣泛
，支持多種應用場景，保證客戶的應用需求

產品特性及優點

選型表

型號輸入電壓（V）輸出功率（kW）額定電流（Arms）控制類型全閉環+功能安全W*D*H尺寸
RA3P-1R6L2200.21.6脈沖可選配40*143*165
RA3A-1R6L2200.21.6脈沖+模擬量可選配40*143*165
RA3E-1R6L2200.21.6EtherCAT可選配40*143*165
RA3C-1R6L2200.21.6CANopen可選配40*143*165
RA3P-2R8L2200.42.8脈沖可選配40*143*165
RA3A-2R8L2200.42.8脈沖+模擬量可選配40*143*165
RA3E-2R8L2200.42.8EtherCAT可選配40*143*165
RA3C-2R8L2200.42.8CANopen可選配40*143*165
RA3P-5R5L2200.755.5脈沖可選配50*163*165
RA3A-5R5L2200.755.5脈沖+模擬可選配50*163*165
RA3E-5R5L2200.755.5EtherCAT可選配50*163*165
RA3C-5R5L2200.755.5CANopen可選配50*163*165
RA3P-6R6L22016.6脈沖可選配50*163*165
RA3A-6R6L22016.6脈沖+模擬量可選配50*163*165
RA3E-6R6L22016.6EtherCAT可選配50*163*165
RA3C-6R6L22016.6CANopen可選配50*163*165
RA3P-7R6M22017.6脈沖可選配55*173*165
RA3A-7R6M22017.6脈沖+模擬量可選配55*173*165
RA3E-7R6M22017.6EtherCAT可選配55*173*165
RA3C-7R6M22017.6CANopen可選配55*173*165
RA3P-12RM220212脈沖可選配80*183*165
RA3A-12RM220212脈沖+模擬量可選配80*183*165
RA3E-12RM220212EtherCAT可選配80*183*165
RA3C-12RM220212CANopen可選配80*183*165
RA3P-3R5T38013.5脈沖可選配55*173*165
RA3A-3R5T38013.5脈沖+模擬量可選配55*173*165
RA3E-3R5T38013.5EtherCAT可選配55*173*165
RA3C-3R5T38013.5CANopen可選配55*173*165
RA3P-5R4T3801.55.4脈沖可選配55*173*165
RA3A-5R4T3801.55.4脈沖+模擬量可選配55*173*165
RA3E-5R4T3801.55.4EtherCAT可選配55*173*165
RA3C-5R4T3801.55.4CANopen可選配55*173*165
RA3P-8R4T3802.58.4脈沖可選配55*173*165
RA3A-8R4T3802.58.4脈沖+模擬量可選配55*173*165
RA3E-8R4T3802.58.4EtherCAT可選配55*173*165
RA3C-8R4T3802.58.4CANopen可選配55*173*165
RA3P-12RT380312脈沖可選配80*183*165
RA3A-12RT380312脈沖+模擬量可選配80*183*165
RA3E-12RT380312EtherCAT可選配80*183*165
RA3C-12RT380312CANopen可選配80*183*165
RA3P-17RT380417脈沖可選配90*227*237
RA3A-17RT380417脈沖+模擬量可選配90*227*237
RA3E-17RT380417EtherCAT可選配90*227*237
RA3C-17RT380417CANopen可選配90*227*237
RA3P-21RT3805.521脈沖可選配90*227*237
RA3A-21RT3805.521脈沖+模擬量可選配90*227*237
RA3E-21RT3805.521EtherCAT可選配90*227*237
RA3C-21RT3805.521CANopen可選配90*227*237
RA3P-26RT3807.526脈沖可選配90*227*237
RA3A-26RT3807.526脈沖+模擬量可選配90*227*237
RA3E-26RT3807.526EtherCAT可選配90*227*237
RA3C-26RT3807.526CANopen可選配90*227*237



■ RA3P/C/A 基本規格：

項目規格
基本規格控制方式IGBT PWM 控制 正弦波電流驅動方式
編碼器類型通訊型編碼器（RS485）
通信功能USBType-C PC 上位機通訊用
RS485Modbus 上位控制器控制通訊用
CANCAN 上位控制器控制通訊用
動態制動主回路電源off
，伺服報警
，伺服off，超程時動作
保護功能過壓、欠壓
、缺相
、過流、過載
、超速
、編碼器斷線等
輔助功能增益調整、陷波器
、報警記錄查詢
、JOG 運行、電機初始角辨識等
控制信號數量DI 5 個
，HDI 2 個
，DO 5 個（脈沖）
DI 4 個，HDI 2 個
，DO 4 個（CANopen）
DI 2 個
，HDI 2 個，DO 3 個（Size A/B 模擬量）
DI 5 個
，HDI 2 個
，DO 5 個（Size C/D/E 模擬量）
位置控制DI 輸入功能零位固定使能，位置指令禁止
，正向超程開關，反向超程開關
，電子齒輪比選擇
，位置指令
方向設定，多段位置指令使能
，中斷定長狀態解除
，原點開關，原點復位使能
，中斷定長禁
 止
，清除位置偏差，脈沖指令禁止
DO 輸出功能定位完成
，定位接近
，中斷定長完成，原點回零完成
脈沖輸入輸入脈沖形態差分輸入
、集電極開路
輸入脈沖方式方向+ 脈沖
，CW+CCW，90 度相位差兩路脈沖
最大脈沖頻率差分輸入：高速最大 4Mpps
，脈寬不能低于 0.125us
指令濾波器集電極開路：最大 200kpps
，脈寬不能低于 2.5us
分頻輸出分頻輸出范圍任意分頻比
分頻輸出形態A 相、B 相：差分輸出
Z 相：差分輸出或集電極開路輸出
分頻輸出來源編碼器位置或指令脈沖
內部位置指令通過DI 切換內部規劃的最大16 段的位置指令
速度控制DI 輸入功能多段速運行方向切換，內部多段速度選擇（1-4）
，速度指令方向設定
，內部速度限制源
DO 輸出功能零速鉗位，電機旋轉
，零速信號
，速度一致，速度受限
，速度到達
模擬量輸入指令電壓±10V
指令濾波器平均值濾波
，一階低通濾波
內部速度指令通過DI 切換內部規劃的最多16 段速度指令
轉矩控制DI 輸入功能正轉轉矩限制、反轉轉矩限制
、轉矩指令方向設定
、速度限制選擇
DO 輸出功能轉矩限制，轉矩到達
模擬量輸入指令電壓±10V


■ RA3E 基本規格：

項 目規格
基本規格控制方式IGBT PWM 控制 正弦波電流驅動方式
編碼器類型通訊型編碼器（RS485）
通信功能USBType-C PC 上位機通訊用
EtherCATIEC 61158 Type12, IEC 61800-7 CiA 402
動態制動主回路電源off
，伺服報警
，伺服off，超程時動作
保護功能過壓
、欠壓
、缺相、過流
、過載
、超速、編碼器斷線等
輔助功能增益調整
、陷波器
、報警記錄查詢、JOG 運行
、電機初始角辨識等
控制信號數量DI 4 個
，HDI 2 個，DO 4 個
位置控制DI 輸入功能正向限位開關
，反向限位開關
，原點開關
DO 輸出功能定位完成
位置指令基于 EtherCAT 通訊給定
內部位置指令編碼器位置
轉矩控制DI 輸入功能-
DO 輸出功能轉矩限制，轉矩到達
轉矩指令基于 EtherCAT 通訊給定
EtherCAT
 通訊規格		通訊標準IEC 61158 Type12, IEC 61800-7 CiA Drive Profile
物理層100BASE-TX (IEEE802.3)
連接器RJ45*2 ( 帶屏蔽層)
IN(EtherCAT input)
，OUT(EtherCAT ouput)
通訊線纜推薦網線：雙絞雙層屏蔽網線
，Ethernet Category 5(100BASE-TX) 以上
波特率100Mbps
通訊長度節點間最大距離100 米
過程數據固定PDO, 可變PDO
郵箱(COE)SDO 請求，SDO 應答
同步模式DC 同步 (Sync0 Event)
通訊周期250us~10000us
支持的CiA 402 模式PP
，PV
，PT，HM
，CSP
，CSV
，CST
