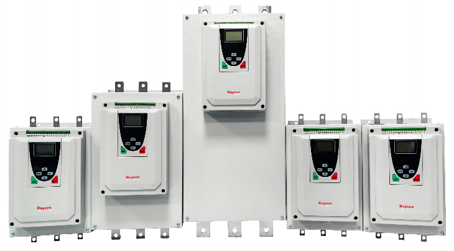

RDS350系列軟起動器是睿能結合最新的電機控制理論
額定輸入電壓：三相220V
| 軟起動器型號 | 適配電機功率（KW） | 額定電流（A） |
|---|---|---|
RDS350-T3-5 | 5.5 | 11 |
RDS350-T3-7 | 7.5 | 15 |
RDS350-T3-11 | 11 | 23 |
RDS350-T3-15 | 15 | 30 |
RDS350-T3-18 | 18.5 | 37 |
RDS350-T3-22 | 22 | 45 |
RDS350-T3-30 | 30 | 60 |
RDS350-T3-37 | 37 | 75 |
RDS350-T3-45 | 45 | 90 |
RDS350-T3-55 | 55 | 110 |
RDS350-T3-75 | 75 | 150 |
RDS350-T3-90 | 90 | 180 |
RDS350-T3-110 | 115 | 230 |
RDS350-T3-132 | 132 | 264 |
RDS350-T3-160 | 160 | 320 |
RDS350-T3-185 | 185 | 370 |
RDS350-T3-200 | 200 | 400 |
RDS350-T3-250 | 250 | 500 |
RDS350-T3-280 | 280 | 560 |
RDS350-T3-320 | 320 | 640 |
■電氣特性：
| 項 目 | 電 氣 特 性 |
|---|---|
| 功率電源電壓（VAC） |
三相380V-10%~+15% |
| 控制電源電壓（VAC） |
單相220V±15% |
| 頻率 |
50Hz或60Hz |
| 適用電機 |
鼠籠式三相感應/異步電機 |
| 起動頻率 |
視負載情況而定,常規情況建議每小時起停不超過10次,重載為6次 |
■控制電路特性：
| 項 目 | 控 制 電 路 特 性 | |
|---|---|---|
| 輔助（控制）電源 | L N | 220VAC輸入 |
| 交流電源輸入端子 |
R 、S、T |
電源輸入端子 ，連接三相交流電源：380V，50 /60Hz |
| 軟起動器輸出端子 |
U 、V 、W |
功率輸出端子，連接三相感應電動機 |
| 外控起動端子 | RUN |
兩線控制:RUN 、STOP同時與0V短接可外控起動;
RUN 、STOP同時與0V斷開可外控停機;
三線控制:在常規STOP與0V短接的情況下： RUN與0V短接（脈沖）可外控起動; STOP與0V斷開（脈沖）可外控停機 |
| 外控停止端子 | STOP | |
| 可編輯邏輯端子 | DI1 | 可通過參數C06設置端子DI1的功能為急?div id="jpandex" class="focus-wrap mb20 cf">；螯c(diǎn)動 |
| 外控復位端子 | RET | RET與0V短接可實現故障復位 |
| 控制信號公共端子 | 0V | 控制端子電路電源參考點 |
| 直流4-20mA輸出 |
0V I+ |
直流電流輸出：4-20mA、≤400Ω ，20mA對應2倍電機額定電流（可通過C07選擇）
I電機=I電機額定*（I4-20mA - 4）/ 8 |
| Modbus RTU通信 |
485+ 485- |
RS485+：A RS485-：B |
| 可編程輸出 | T1B T1C T1A |
T1A-T1C：常開觸點，5A@250VAV，5A@30VDC
T1B-T1C：常閉觸點 ，3A@250VAV ，3A@30VDC |
| 故障輸出 | T2B T2C T2A | T2A-T2C：常開觸點 ，5A@250VAV ，5A@30VDC
T2B-T2C：常閉觸點，3A@250VAV ，3A@30VDC
|
■環境條件：
| 項 目 | 環 境 條 件 | ||
|---|---|---|---|
| 抗沖擊 | 15g,11ms | 環境濕度 | 95%無冷凝或積水 |
| 工作溫度 | -10℃ ~ 40℃,40℃ ~ 60℃需降容使用 | 海拔高度 | 3000m以下(1000~3000m需要降容使用) |
| 貯存溫度 | -25℃ ~ 70℃ | 冷卻方式 | 自然冷卻或強制風冷 |
